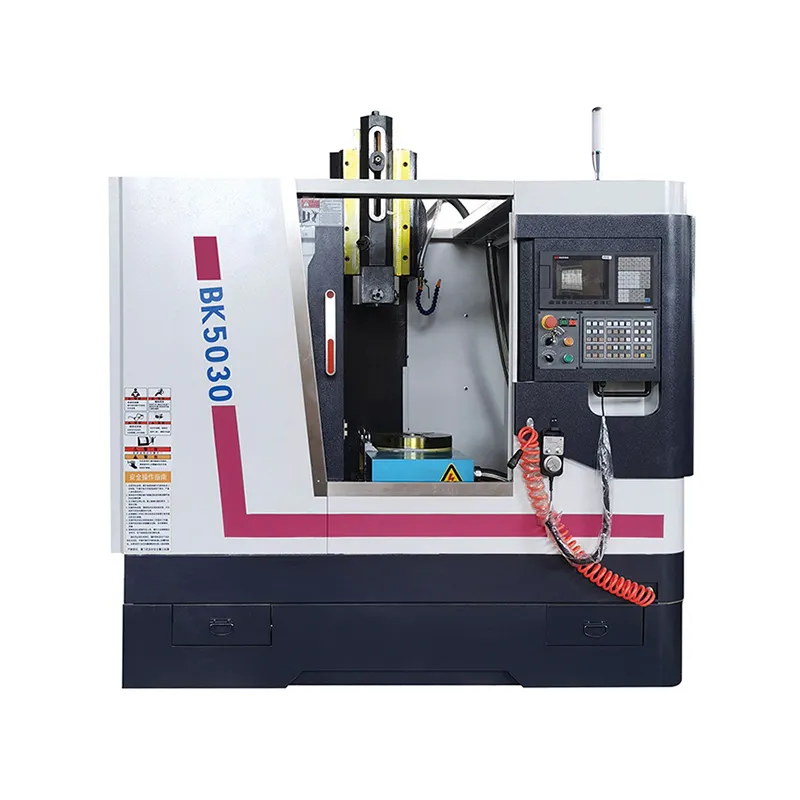

دستگاه شکاف عمودی CNC

دستگاه شکاف CNC مدل BK5018/BK5030 دارای عملکرد صفحه شکاف، سطح شکل دهی و راه کلید می باشد. این یک ابزار ماشین برش است که شکاف را متوجه می شود.
درایو اصلی از مکانیسم میل لنگ استفاده می کند که توسط موتور سروو از طریق کاهش سرعت به وجود می آید. تغذیه جهت X و Y عملکرد تنظیم سرعت بدون پله را توسط کنترل سروو متوجه می شود. بال اسکرو جهت X مستقیماً به موتور متصل می شود و بال پیچ جهت Y و موتور از طریق تسمه سنکرون منتقل می شوند. با توجه به نیاز کاربران را می توان با سر تقسیم NC یا صفحه گردان NC پیکربندی کرد، عملکرد ماشین ابزار بسیار قدرتمند است، می تواند مسیرهای جهت زاویه های مختلف را پردازش کند.

ارسال درخواست

دستگاه شکاف CNC مدل BK5018/BK5030 دارای عملکرد صفحه شکاف، سطح شکل دهی و راه کلید می باشد. این یک ابزار ماشین برش است که شکاف را متوجه می شود.

پارامتر مشخصات

پارامترهای فنی اصلی	واحد	مدل BK5018	مدل BK5030
حداکثر طول شکاف قوچ	میلی متر	180	300
سفر تنظیم رام	میلی متر	80	75
زمان حرکت رام	n/min	30--120	30--180
اندازه میز کار	میلی متر	600X320	550X405
سفر میز کار (X, Y)	میلی متر	300X300	280X330
فاصله بین محور سوراخ نگهدارنده سر ابزار و ساعد ستون	میلی متر	400	505
فاصله بین صفحه انتهایی سوراخ نگهدارنده سر ابزار و میز کار	میلی متر	680	690
گشتاور موتور محور X	(N.M)	6	6
گشتاور موتور محور Y	(N.M)	6	6
سرعت تراورس سریع	X (m٪ 2fmin)	5	5
سرعت تراورس سریع	Y (m٪ 2fmin)	5	5
توپ پیچ (X)		FFZD٪7b٪7b0٪7d٪7d٪2fP4	FFZD٪7b٪7b0٪7d٪7d٪2fP4
توپ پیچ (Y)		FFZD٪7b٪7b0٪7d٪7d٪2fP4	FFZD٪7b٪7b0٪7d٪7d٪2fP4
قدرت موتور اصلی ( سروو )	کاوا	3.7	3.7

ویژگی محصول

درایو اصلی از مکانیسم میل لنگ استفاده می کند که توسط موتور سروو از طریق کاهش سرعت به وجود می آید. تغذیه جهت X و Y عملکرد تنظیم سرعت بدون پله را توسط کنترل سروو متوجه می شود. بال اسکرو جهت X مستقیماً به موتور متصل می شود و بال پیچ جهت Y و موتور از طریق تسمه سنکرون منتقل می شوند. با توجه به نیاز کاربران را می توان با سر تقسیم NC یا صفحه گردان NC پیکربندی کرد، عملکرد ماشین ابزار بسیار قدرتمند است، می تواند مسیرهای جهت زاویه های مختلف را پردازش کند.
