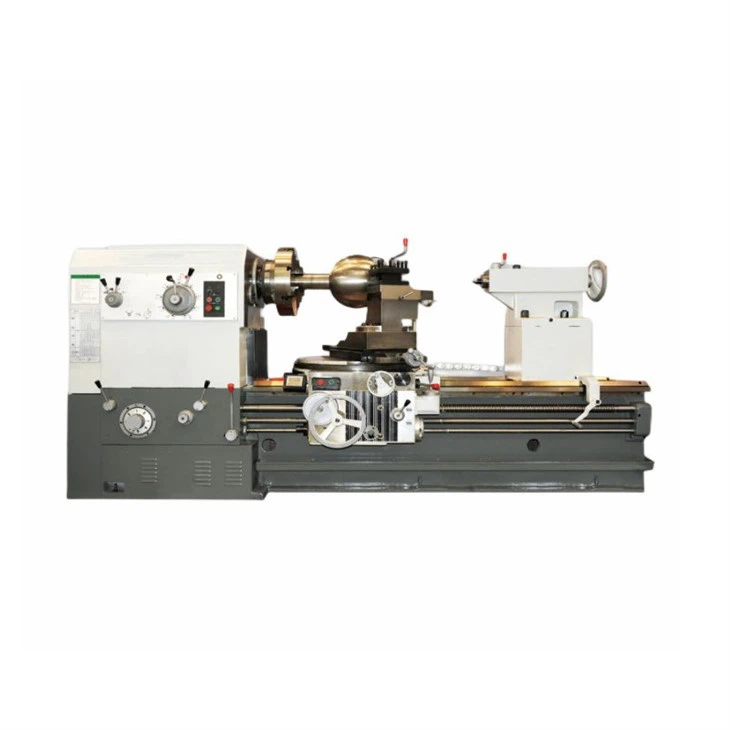

ماشین تراش کروی تراش

تراش کروی تراش مدل CA6525/ CW6593B/ C65160B یک تراش کروی تخصصی است که بر اساس تراش های معمولی با کارایی بالا طراحی و تولید می شود. برای پردازش سطوح کروی بیرونی، سطوح کروی داخلی و قطعات کار با توپ روی شفت مناسب است که یک ماشین تراش توپ خوب است.
تراش چرخشی کروی برای پردازش قطعه کار با توپ روی کره بیرونی، کره داخلی و شفت مناسب است. دقت ماشینکاری تا IT6-IT7 و زبری سطح بالاتر از Ra3.2μm است. مناسب برای ماشینکاری با دقت بالا اجسام کروی مانند پردازش آینه نوری، پردازش میله سر توپ خودرو، پردازش شیر توپی و غیره.

ارسال درخواست

پارامتر مشخصات

مشخصات	واحد	CA6525	سی دبلیو 6593B	CW65160B
تاب خوردن روی تخت	میلی متر	Φ560	Φ1430	2600
حداکثر قطر توپ چرخشی	میلی متر	330	920	1600
حداکثر طول قطعه کار	میلی متر	1000	1500	3000
سوراخ دوک	میلی متر	Φ52	Φ104	Φ130
محدوده سرعت اسپیندل	گام	24	18	21
محدوده سرعت اسپینل	r/min	10-1400	5.4-720	2-200
انواع تغذیه طولی		64 نوع	64 نوع	56
بخش ابزار تراشکاری	میلی متر	25*25	30*30	45*45
قطر آستین دم	میلی متر	Φ75	Φ100	Φ240
سفر آستین دم	میلی متر	150	250	300
قدرت موتور اصلی	کیلووات	7.5	11	30
ابعاد کلی	میلی متر	266811301367	336014501950	310026002500
وزن خالص	کیلوگرم	2300	5500	19000

ویژگی محصول

تراش چرخشی کروی برای پردازش قطعه کار با توپ روی کره بیرونی، کره داخلی و شفت مناسب است. دقت ماشینکاری تا IT6-IT7 و زبری سطح بالاتر از Ra3.2μm است. مناسب برای ماشینکاری با دقت بالا اجسام کروی مانند پردازش آینه نوری، پردازش میله سر توپ خودرو، پردازش شیر توپی و غیره.

بدنه تخت از چدن خاکستری با کیفیت بالا با قالب گیری شن و ماسه رزین ساخته شده است و ساختار آب بندی شنی را اتخاذ می کند. ریل راهنما از نوع ترکیبی دو ریل راهنما مستطیلی استفاده می کند که با فرکانس متوسط خاموش می شوند.
