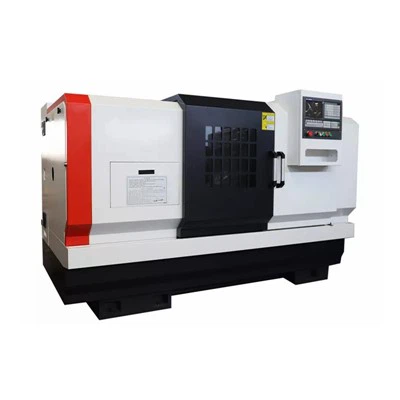

ماشین تراش CNC تخت تخت مدل CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 از چدن با مقاومت بالا ساخته شده است که با مواد خاصی از مس و کروم اضافه شده است که به طور موثر مقاومت در برابر سایش و پایداری ابزار را بهبود می بخشد.

پارامتر مشخصات

مشخصات	واحد	CK6140	CK6150	CK6160
تاب خوردن روی تخت	میلی متر	400	500	600
روی اسلاید متقاطع حرکت کنید	میلی متر	220	250	395
حداکثر قطر چرخش	میلی متر	400	500	600
حداکثر طول قطعه کار	میلی متر	550/750	1000/1500/2000	1000/1500/2000
حداکثر طول چرخش	میلی متر	420/620 (چاک)	850/1350/1850	850/1350/1850
بینی دوکی		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
قطر سوراخ دوک	میلی متر	48/82	82/130	82/130
مخروطی سوراخ دوک	میلی متر	Collet / Metric 90	متریک 90/ متریک 140	متریک 90/ متریک 140
محدوده سرعت اسپیندل	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
حالت شیفت اسپیندل		بی قدم	بی قدم	بی قدم
موتور اسپیندل	کیلووات	5.5	7.5	7.5
نوع چاک		کولت / چاک دستی	چاک دستی	چاک دستی
اندازه چاک	اینچ	8	10/15	10/15
تراورس سریع X/Z	متر در دقیقه	X:6 Z:8	X:6 Z:8	X:6 Z:8
سفر محور X	میلی متر	280	280	320
حرکت محور Z	میلی متر	550/750	1000/1500/2000	1000/1500/2000
نوع راهنما		ریل سخت	ریل سخت	ریل سخت
ظرفیت برجک		4	4	4
قطر آستین دم	میلی متر	60	75	75
تراورس کویل	میلی متر	100	150	150
لکه مخروطی		MT4	MT5	MT5
بعد ماشین	میلی متر	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
وزن خالص	کیلوگرم	1900/2200	2700/3100/3300	2800/3200/3400

مورد	واحد	CK6163	CK6180	CK61100	CK61125
حداکثر روی قطر تخت بچرخید	میلی متر	Φ630	Φ800	Φ1000	Φ1250
حداکثر روی قطر اسلاید بچرخید	میلی متر	Φ350	Φ480	Φ620	Φ870
حداکثر طول قطعه کار	میلی متر	1000/1500/2000/3000	1500/2000/3000/5000
حداکثر طول چرخش	میلی متر	850/1350/1850/2850	1350/1850/2850/4850
فاصله بین مرکز دوک تا راهنما	میلی متر	315	400	500	625
فاصله بین مرکز دوک تا زمین	میلی متر	1145	1130	1150	1275
عرض راهنمای تخت	میلی متر	550	600	755	755
دوک از طریق قطر سوراخ	میلی متر	104	104	130	130
بینی دوکی		C11/A211	C11/A211	A2-15	A2-15
محدوده سرعت اسپیندل	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
گام سرعت اسپیندل		4 دنده، بدون پله
تعویض دنده		دستی/خودکار	دستی/خودکار	دستی	دستی
سروو موتور اصلی	کیلووات	11 کیلووات	11 کیلووات	22 کیلووات	22 کیلووات
سرعت سریع محور X	متر در دقیقه	4	4	4	4
سرعت سریع محور Z	متر در دقیقه	8	8	6	6
حداقل تغذیه محور X واحد تنظیم		0.001 میلی متر	0.001 میلی متر	0.001 میلی متر	0.001 میلی متر
حداقل تغذیه محور Z واحد تنظیم		0.001 میلی متر	0.001 میلی متر	0.001 میلی متر	0.001 میلی متر
قطر آستین دم	میلی متر	φ100	φ100	φ160	φ160
سفر آستین دم	میلی متر	250	250	300	300
مخروطی سوراخ آستین دم		مورس 5	مورس 6	مورس 6	مورس 6
پست ابزار برقی	نوع	چهار ایستگاه عمودی	چهار ایستگاه عمودی	چهار ایستگاه عمودی	چهار ایستگاه عمودی
	زمان تغییر ابزار	3.6S	3.6S	3.6S	3.6S
	اندازه	250*250	250*250	300*300	300*300

ویژگی محصول

این دستگاه می تواند سوراخ های داخلی مختلف، سطح مخروطی دایره ای و رزوه پیچ را با سیستم کنترل عددی پردازش کند، به ویژه برای شفت و قطعه کار با اندازه کوچک و متوسط از پردازش خشن تا پردازش نهایی در دسته. مزایایی مانند اتوماسیون بالاتر، برنامه نویسی ساده و دقت بالاتر دارد.

این سری از ماشین آلات یک محصول بالغ است که عمدتا صادر می شود، با ساختار فشرده، ظاهر زیبا، گشتاور دوک بزرگ، استحکام بالا، عملکرد پایدار و قابل اعتماد، و حفظ دقت عالی.

مجموعه بلبرینگ دوک با دقت بالا و دوک را با مونتاژ دقیق و تست تعادل پویا برای اطمینان از دوک با دقت بالا، نویز کم و استحکام قوی انتخاب کنید.
